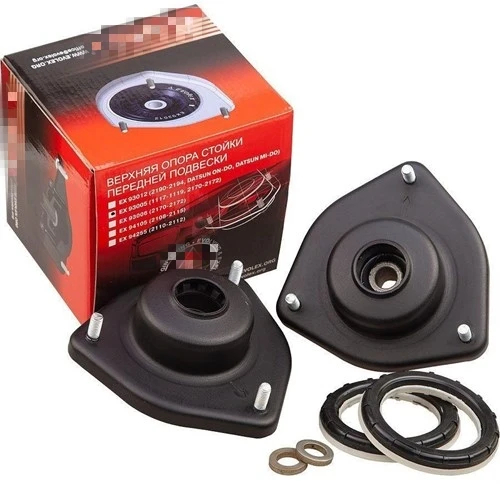

Опора передней стойки Лада Гранта (с подш., со смещ.12мм., с ЭУР) EVOLEX EX93012
Наименование: Опора передней стойки EVOLEX
Артикул: EX93012
Опоры относятся к так называемому «раздельному» типу конструкции, идентичному с опорами оригинальной комплектации автомобиля.
Опора служит для передачи на кузов осевых, радиальных и иных сил и моментов, передающихся от направляющего устройства подвески, усилий демпфирования стойки и упругих сил пружины и буфера сжатия.
Опоры обеспечивают высокую надежность и безопасность в эксплуатации.
Составляющие элементы конструкции имеют достаточный запас прочности
Применяемость: Лада Гранта (с подш., со смещ.12мм., с ЭУР)
Инструкция по установке верхней опоры стойки телескопической передней подвески на автомобили семейства GRANTA, KALINA 2 и их модификации:
- Вывесить колеса передней оси при помощи домкрата или на подъемнике.
- Открутить болты крепления колеса и снять колесо
- Извлечь шланг привода тормозной системы из кронштейна на корпусе стойки телескопической. Отвернуть гайки крепления стойки телескопической к поворотному кулаку ( и извлечь болты.
- Расшплинтовать и отвернуть гайку шарового пальца наружного наконечника рулевой тяги (5).
- Выпрессовать шаровой палец наконечника из поворотного рычага рулевой трапеции c помощью приспособления А.47035.
- Отвернуть гайки верхнего крепления стойки телескопической к кузову и снять стойку телескопическую передней подвески с пружиной и верхней опорой в сборе.
- Сжать пружину передней подвески при помощи съемника пружины или приспособлением 67.7823-9563 (при выполнении данной операции соблюдать осторожность).
- Отвернуть гайку крепления верхней опоры , удерживая шток ключом 67.7812-9563, снять верхнюю ограничительную шайбу , верхнюю опору стойки телескопической и нижнюю ограничительную шайбу
- Снять подшипник верхней опоры , верхнюю чашку пружины , пружину и буфер сжатия с кожухом в сборе . Осмотреть все детали на отсутствие повреждений. Детали, подлежащие замене - заменить новыми.
- Установить на шток стойки буфер сжатия с кожухом в сборе , пружину и ее верхнюю чашку , совместив крайние витки пружины с соответствующими поверхностями чашек. Установить на хвостовик штока опору верхнюю ЕХ 93012 вместе с подшипником , навернуть и затянуть гайку штока моментом 65,86÷81,2 Нм.
- Допускается установка усилителя кузова (проставку) под опору , при этом необходимо учитывать, что передняя часть автомобиля будет выше на толщину усилителя.
- Завести стойку телескопическую в стойку брызговика кузова сориентировав опору указателем вперед, затянуть гайки верхнего крепления стойки моментом 19,6÷24,2 Нм.
- Присоединить шаровой палец наконечника рулевой тяги к поворотному рычагу рулевой трапеции. Затянуть гайку моментом 67÷82 Нм, после чего зашплинтовать соединение.
- Присоединить болтами поворотный кулак к кронштейну стойки телескопической. Затянуть гайки болтов моментом 79÷96 Нм.
- Заправить шланг привода тормозной системы в кронштейн на корпусе стойки телескопической.
- Установить колеса. Затянуть болты крепления колес моментом 76÷92 Нм.
- Выполнить регулировку углов установки передних колес.
Рекомендуемые значения углов для снаряженного автомобилей 2190,2191,2192,2194 (для комплектаций с усилителем рулевого управления): Кастер: +2°20’±30’ (разность между левым и правым колесом не более 30’); Развал: -0°20’±20’; Схождение общее +0°15’±10’.
-
OEM-номерEX93012
-
Комплектация2 шт.
